清抽屉：联想40AF扩展坞、TYPE-C相关等其他闲置

COCAIN

出闲置、小零碎：

1、联想扩展坞40AF0135CN：扩展坞+135w充电器+后配1.8米100w GEN2线(应该是HP原机线)，送USB-A公口转TYPE-C母口插头；玩了几天，非刚需还占地方，按垃圾成色，555元包邮非偏远；
亮点：
(1)  通过TYPE-C对笔记本供电最大90w：众多40系列扩展坞中唯一供电90w的，真正一线通；其他型号为无供电/60w/65w；省个90w氮化镓钱；
(2)  TYPE-C GEN2(10G)连接：可三屏输出：本机屏幕+扩展坞双4k 60Hz 或1个5k 60Hz显示器，（即借助扩展坞内独立显卡的DispalyLink驱动，突破了dp1.2的单4k限制；详见知乎评测）；
(3)  仅有USB3.0的本子也可以用：我试了USB2.0输出1920*1080 60Hz，但鼠标非常卡；改回USB3.0则鼠标顺滑，苦于没有4k显示器可试验（网上有成功案例和CPU占用）；
注：不安装DispalyLink也能用，TYPE-C连接：视频输出取决于你笔记本的端口；USB3.0连接：无显示支持，但扩展坞上的A口、C口都能用，供电足足的；
其他参数详见京东在售的40AF参数；

2、小众品牌Q-HUB扩展坞：仅拆开包装测试，后闲置，按电路板卖，20元不包；
接口：

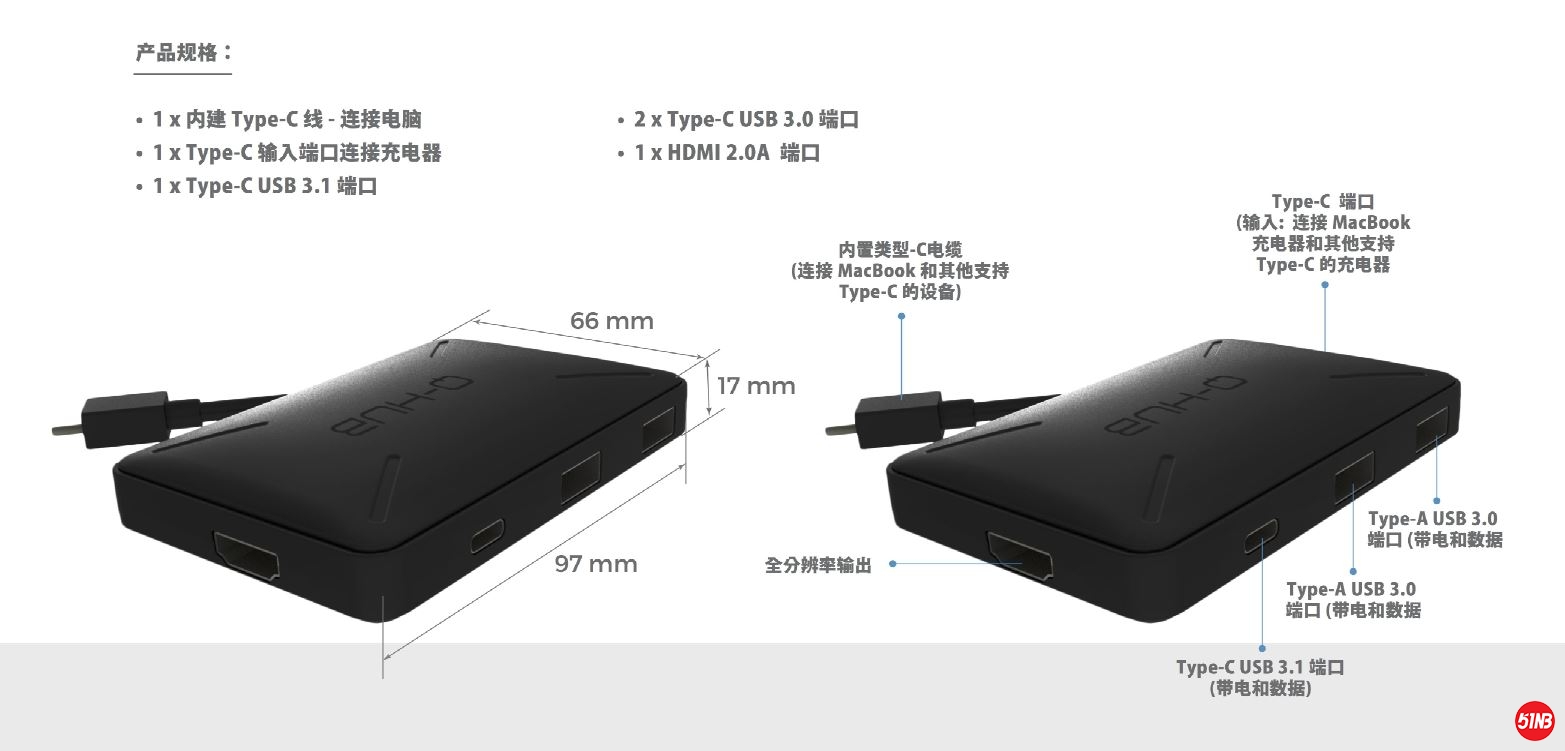

1个TYPE-C接主机，2*USB-A 3.0输出，1*TYPE-C 3.1数据输出，1*HDMI 2.0输出，1*TYPE-C独立供电；
缺点：

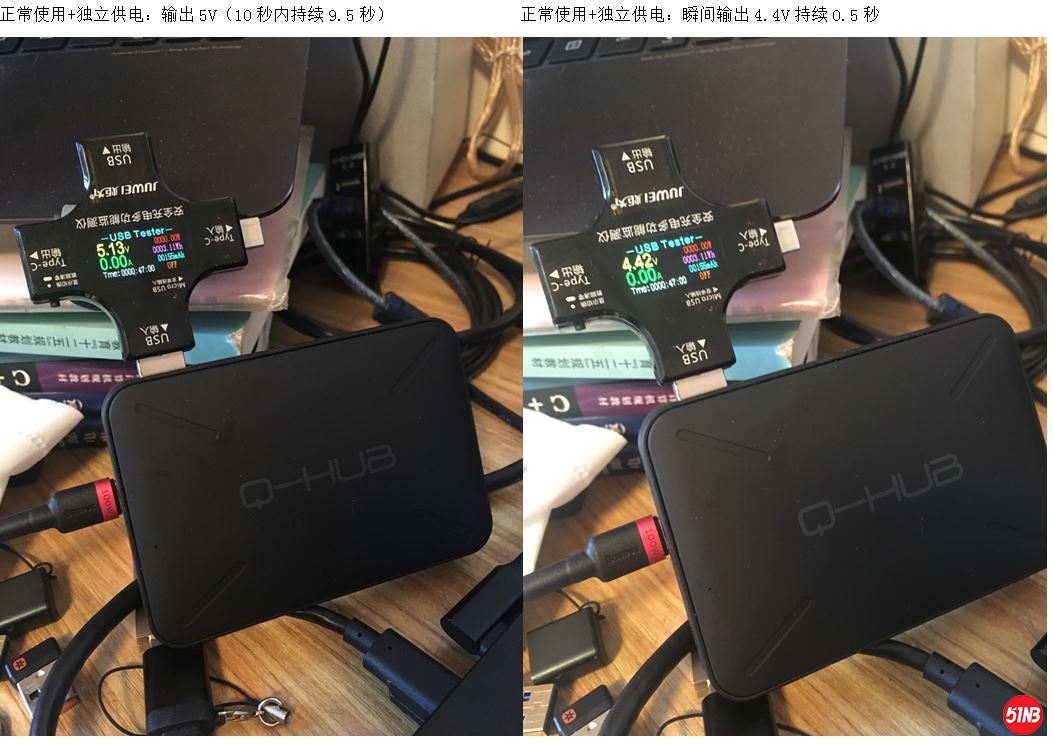

（1）  独立供电TYPE-C口：既不能向笔记本供电，又不能对扩展坞供电，还有窜电嫌疑（笔记本供电时输出5.1v，独立供电时输出4.4v，两个接口同时插上时两种电压来回切）
（2） 鼠标干扰：无线鼠标插在扩展坞上干扰严重，改蓝牙则无影响 – 扩展坞做不好的都这毛病；
（3）  数据TYPE-C口：测100-200M/s的U盘没问题，测400-500M/s的SSD时会断开，我笔记本C口对扩展坞供电时5V3A足够，懒得研究了‘
优点：
（1）  真HDMI2.0芯片，支持4k 60Hz，好像可以支持HDR；
（2） 用料足，对得起这价格了；（别人的拆机图，我的没拆）
（3） 目前HDMI口（只试了1920x1080分辨率）、2个USB3.0正常，1个TYPE-C数据口半残；

毛病说清楚了，按废板子卖；当无供电的HUB玩玩还行，或有动手改造能力或拆芯片的，可以考虑。

3、USB2.0 HUB一分四，假标3.0，全新，5元不包；

4、双联TYPE-C扩展器：本想买回来保护笔记本-减少磨损，结果THNKPAD的端口距离于苹果的不一样（听说小新能用，请自己测量），有能力的可以切开-加长；4个共20元不包；

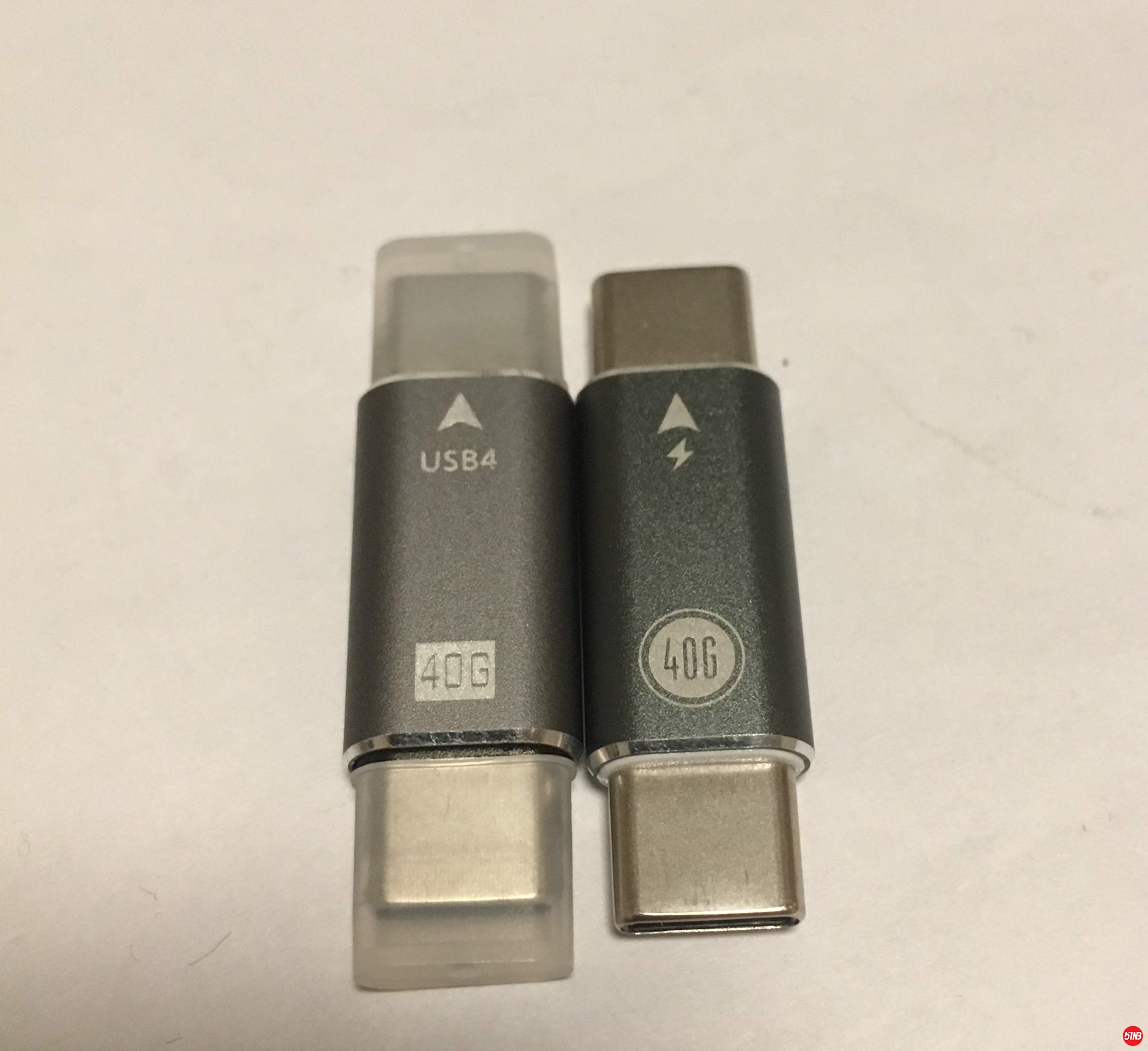

5、双TYPE-C公头：1个USB4，1个雷电3（佳翼JEYI），可以接NVME硬盘等，我只能试到10G正常，2个共20元不包；


6、PD充电线：
（1） Coaxial 100W双头Type-C充电线，一弯头一直头，3米，出差用过几次而已，25元不包；
（2） 杂牌60w 1米，全新，5元不包；

7、飞利浦电动牙刷充电器：新的试一下能充电就放起来了，新旧随选1个，5元不包；


8、  插排：
（1） 欧普6插位2.5米，用了2年+，10元不包；
（2） 公牛3插1.5米，出差用2周后闲置，10元不包；

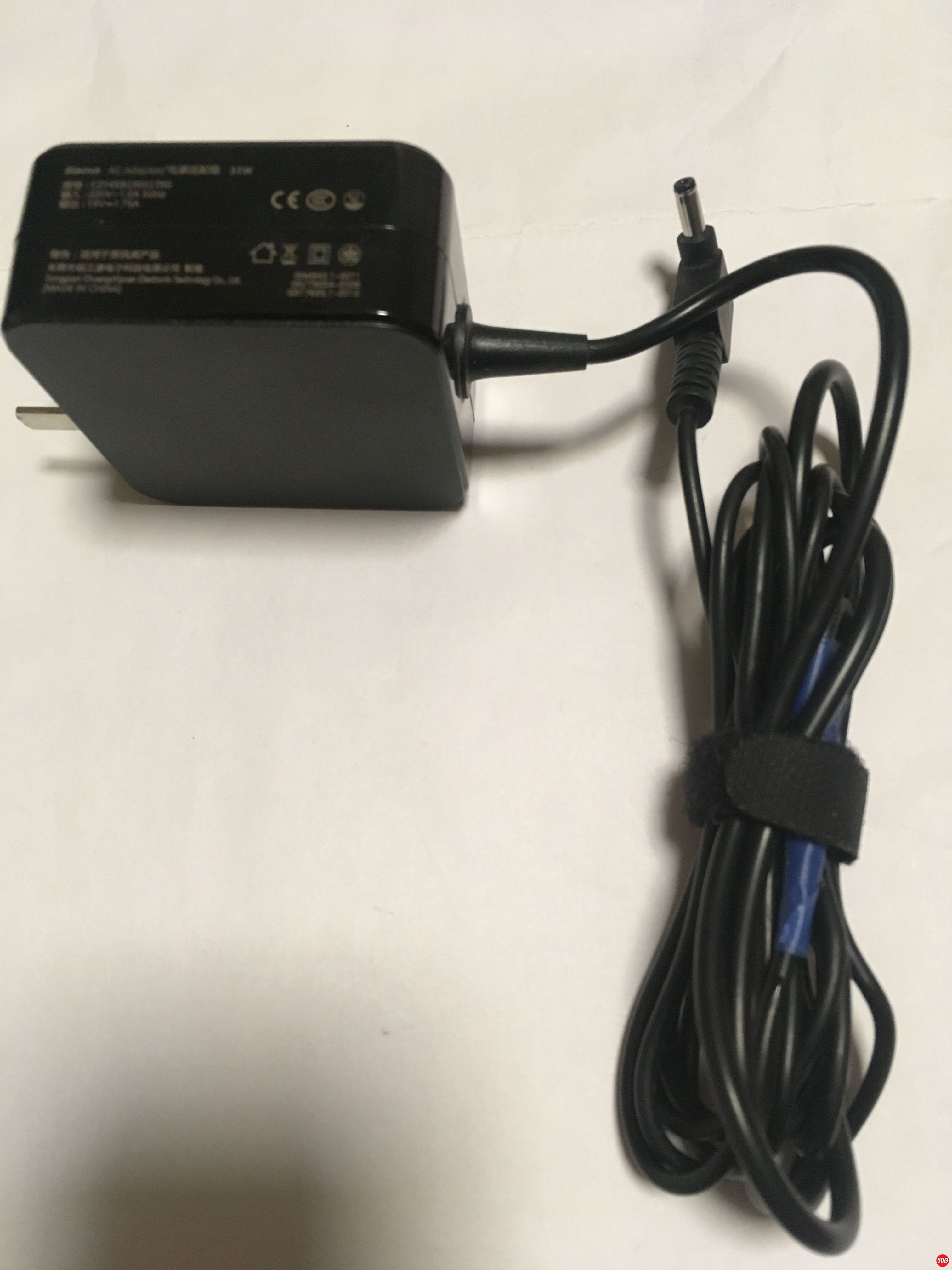

9、笔记本电源19V：折叠插脚，19v 1.75A 33W，华硕带灯插口4.0*1.35，线被我续接到了2.5～3米左右，10元不包；

10、升压模块：DC-DC 大功率可调升压模块 3.0~35V升3.5~35V 100W 带数显电压表，没试过100w，低点功率应该散热跟得上，12元不包；

11、 PD/PPS触发/诱骗器：带数显电压和电流；可触发/诱骗你的PD电源规格里的9V/12V/15V/20V固定档，也可以触发3.3-21V pps电压&每0.1V可调（需要PD电源支持）；比网上买的50-70元的pps编程电缆安全：这个是断电保存，pps编程电缆换充电器后默认触发最高电压；
给THINKPAD本子用要另买个5525转圆口或方口；自带1米5A线，15元不包；2米延长线+3元；

不包邮的，凑70元可包邮；看中哪个可站内pm我，或QQ八九玲玲其三巴乌 联系我做链接





1、联想扩展坞40AF0135CN：




2、小众品牌Q-HUB扩展坞：




3、USB2.0 HUB一分四：



4、双联TYPE-C扩展器：



5、双TYPE-C公头：


6、PD充电线：



7、飞利浦电动牙刷充电器：出1个哦


8、插排：




9、笔记本电源19V：




10、升压模块：




11、 PD/PPS触发/诱骗器：






补充内容 (2021-11-19 12:55):
6、PD充电线： Coaxial 100W双头Type-C充电线3米，
10、升压模块
已出

补充内容 (2021-11-19 19:20):
1、联想扩展坞40AF0135CN：
已出给山东淄博朋友

瓜田秀手

帮顶，给需要的人

梦梦君

pd线来一发

w04562

呀的，我才下完单DC-DC，25元，没了。不过是可以支持多协议的。你的这个也想要。出手了知道就得去压箱底用的了。

hzsw998899

联想扩展坞40AF0135CN 和CS18底座扩展坞(比如：40aj0135cn)各有什么优缺点？知道的机友说下

peacefeeling

请教下5接NVME是啥意思？40G又指的是啥？

COCAIN

QUOTE:

peacefeeling 发表于 2021-11-19 15:39
请教下5接NVME是啥意思？40G又指的是啥？

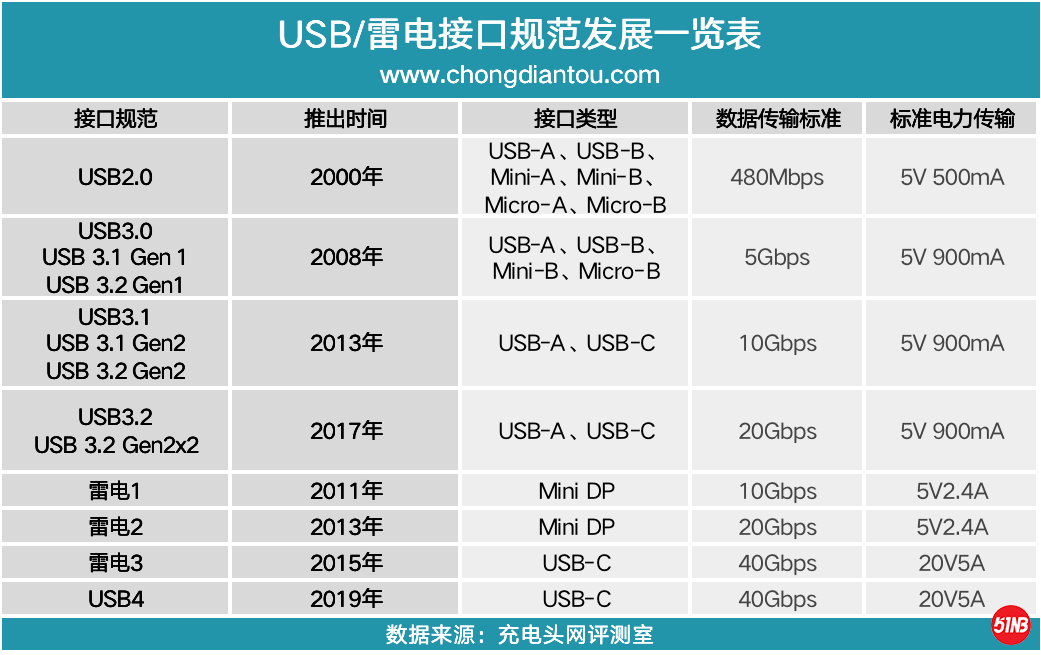

见下图，USB 3.x～ USB4 分5G 、10G、20G、40G几种带宽，USB4 (没有空格)向下兼容5G、10G、20G和雷电3；
USB GEN2(10G)和以上的，通常线缆里有emaker芯片，告诉上游、下游设备自己的最大电流、最大传输速率等；

”接NVME硬盘“的意思：目前主流NVME外置硬盘盒都是GEN2 10G（更快的太贵），能跑到900M/s读写 - 验证10G速率

peacefeeling

QUOTE:

COCAIN 发表于 2021-11-19 16:24
见下图，USB 3.x～ USB4 分5G 、10G、20G、40G几种带宽，USB4 (没有空格)向下兼容5G、10G、20G和雷电3；
...

涨姿势了，感谢科普

ybxzxon

帮顶！

COCAIN

QUOTE:

hzsw998899 发表于 2021-11-19 11:47
联想扩展坞40AF0135CN 和CS18底座扩展坞(比如：40aj0135cn)各有什么优缺点？知道的机友说下

大概是：
1、接口形式：插线型40AF/40AS/40AN/40ANF，有TYPE-C口（或雷电口）的本子就能用；
                       底座型40AJ，仅限THINKPAD中几种机型可用X/T/X1C，自家NANO之类的就用不了；模具改了就没用了；

2、USB速率：插线型，USB-A/TYPE-C两种接口，全线都是GEN2 10G ；
                      底座型40AJ，只限高级版是GEN2 10G，基础型、专业型都是GEN1 5G；
                      （数量上，底座型要比插线型多1个TYPE-C和1个USB-A）


3、雷电口：插线型，只占1个TYPE-C，可以空出雷电口做别的连接；
                    底座型，所有TYPE-C都占用-包括雷电，但输出没有雷电，阉割掉雷电功能？

4、显示口：插线型：多数是2组DP+HDMI组合，1080p～4k的显示器几乎通吃；
                  底座型：用1个VGA代替了HDMI，照顾老设备-如投影仪；如果外接2个HDMI接口的显示器，就得转换；
                  这点不评判优劣，按个人实际使用场景吧；

5、供电：同是135w电源，40AF可给主机供电90w（内部还有个吃电大户HD6950独显）；
               40AJ供电65w，裕量留得太大了（如果换90w，可能给笔记本供电也下降）


对40AJ研究较少，如有错误还请指正。

hzsw998899

QUOTE:

COCAIN 发表于 2021-11-22 16:16
大概是：
1、接口形式：插线型40AF/40AS/40AN/40ANF，有TYPE-C口（或雷电口）的本子就能用；
          ...

感谢感谢
